型 號
LSF/MSF
2900A1-SUS
3500A1-SUS
4100A1-SUS
DSF/KSF
2900A-SUS
3500A-SUS
4100A-SUS
處理空氣量（0.69MPa 時）※1
?/min
29
35
41
外殼材質
不鏽鋼
適用範圍
使用壓力範圍
MPa
0.05 ? 0.98（僅 DSF0.2 ～ 0.98）
入氣溫度範圍
℃
5? 60
環境溫度範圍
℃
2? 60
性 能 ※2
過濾精度
DSF:5μm（水滴分離效率 99％）、LSF:1μm（過濾效率 99.999％）、MSF:0.01μm（過濾效率 99.999％）、KSF: 以活性碳纖維吸附
出口油分濃度
wt ppm
MSF:0.01、KSF:0.003
壓力損失
MPa
DSF: 初期 0.006、LSF: 初期 0.006、MSF: 初期 0.01?通常 0.02、KSF: 0.01
濾芯更換週期（使用時間?壓力損失）※3
1 年或當壓降提前到達 DSF:0.02MPa、LSF?MSF ：0.035MPa 時，適時更換
主要尺寸
空氣連介面徑（法蘭）
2 1/2B（65A）
3B（80A）
尺寸（長×寬×高）
DSF ：377×590×1012
LSF?MSF ：377×590×996
KSF ：377×590×828
DSF ：377×590×1169
LSF?MSF ：377×590×1153
KSF ：377×590×985
重 量
kg
DSF?MSF ：27/LSF ：26/KSF ：25
DSF?MSF ：32/LSF ：31/KSF ：30
濾 芯
型號:EDS/ELS/EMS/EKS
1300
2000
使用支數
支
2
附屬品
自動排水器※4
FD-10-A（DSF） FD2（LSF?MSF） KSF 不附帶自動排水器
差壓計
DGX-50A（除 MSF 附屬外，其他需另外購買）
※1處理空氣量為換成空壓機吸入狀態時的值（大氣壓、32℃、75％）。型 號 LSF/MSF 5300A1-SUS 6100A1-SUS 8200A-SUS組合 DSF/KSF 5300A-SUS 6100A-SUS 處理空氣量（0.69MPa 時） ? /min 53 61 82 外殼材質 ※1 不銹鋼 使用範圍 使用壓力範圍 MPa 0.05 ? 0.98（僅 DSF0.2 ～ 0.98） 入氣溫度範圍 ℃ 5? 60 環境溫度範圍 ℃ 2? 60 性 能 ※2 過濾精度 DSF:5μm（水滴分離效率 99％）、LSF:1μm（過濾效率 99.999％）、MSF:0.01μm（過濾效率 99.999％）、KSF: 以活性碳纖維吸附 出口油分濃度 wt ppm MSF:0.01、KSF:0.003 壓力損失 MPa DSF: 初期 0.006、LSF: 初期 0.006、MSF: 初期 0.01?通常 0.02、KSF: 0.01 濾芯更換週期（使用時間?壓力損失）※3 1 年或當壓降提前到達 DSF:0.02MPa、LSF?MSF ：0.035MPa 時，適時更換 主要尺寸 空氣連接口徑（法蘭） 4B（100A） 尺寸（長 × 寬 × 高） DSF ：442×640×1245
LSF?MSF ：442×640×1229
KSF ：442×640×1061945×1130×1620 重 量 kg DSF?MSF ：48/LSF ：47/KSF ：46 DSF?MSF:122/LSF:120/KSF ：118 濾 芯 型號 ：EDS/ELS/EMS/EKS 2000 使用支數 支 3 4 附屬品 自動排水器 ※4 FD-10-A（DSF） FD2（LSF?MSF） KSF不附帶自動排水器 FD-10-A×2(DSF)FD2×2(LSF?MSF)KSF不附帶 差壓計 DGX-50A（除 MSF 附屬外，其他需另外購買） DGX-50A×2（除MSF附屬外，其他需另外購買） 其他 — 腳?篩檢程式固定帶等（需要現場組裝） ※2處理空氣條件為 ：入口空氣壓力 0.69、入口空氣溫度 32℃、入口空氣露點 ：大氣壓下 -17℃（壓力下 10℃）(MSF,KSF)、入口油分濃度 3wt ppm(LSF/MSF)?0.01wt ppm(KSF)。
※ 3 壓力損失或使用期限哪個先到達時，敬請更換。更換期限無保證值。另外，根據產品環境、運行條件等不同可能提前更換。

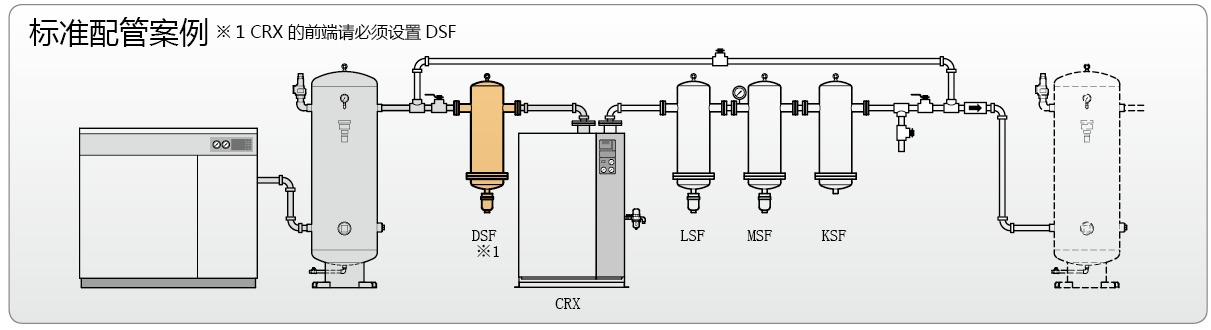

※ 4 自動排水器 全部為浮子式?！?MSF 系列務必安裝在空氣乾燥機後面。
※ KSF 系列務必安裝在空氣乾燥機、LSF、MSF 的後面。
※ 空氣出入口法蘭負載必須小於 120kg，因此，請給接往本篩檢程式的配管類加裝支架。
-
-
-
