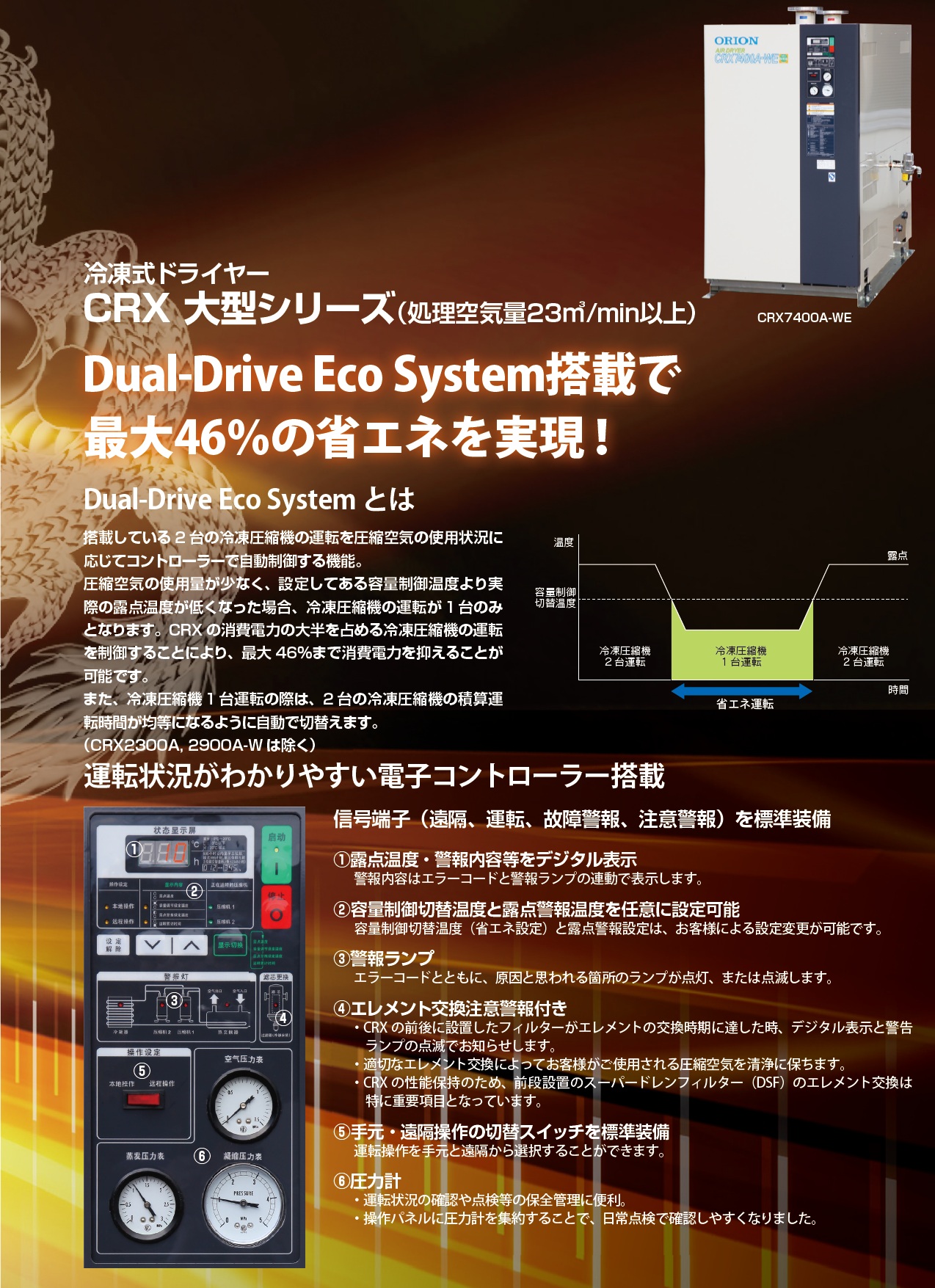

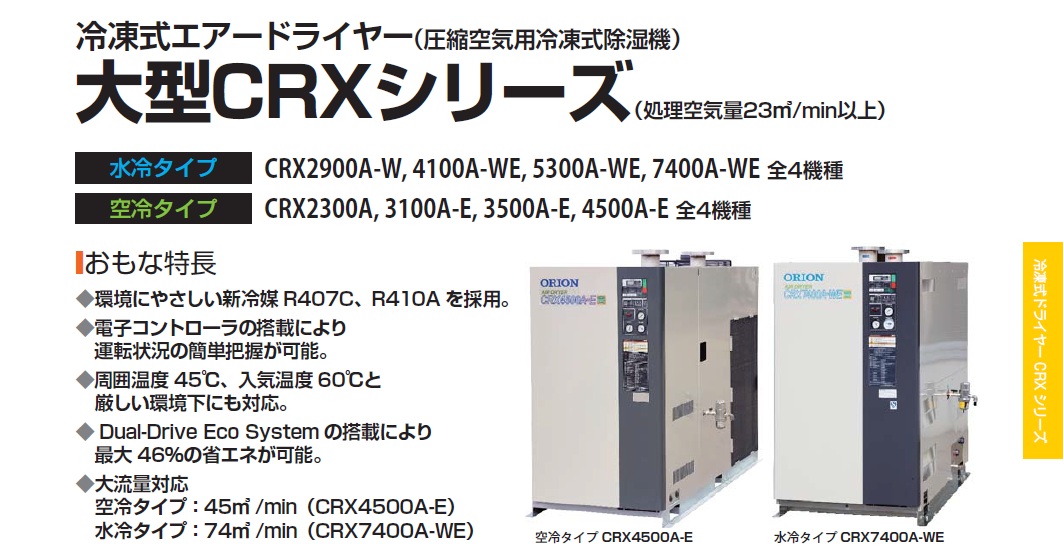

- 製品特長

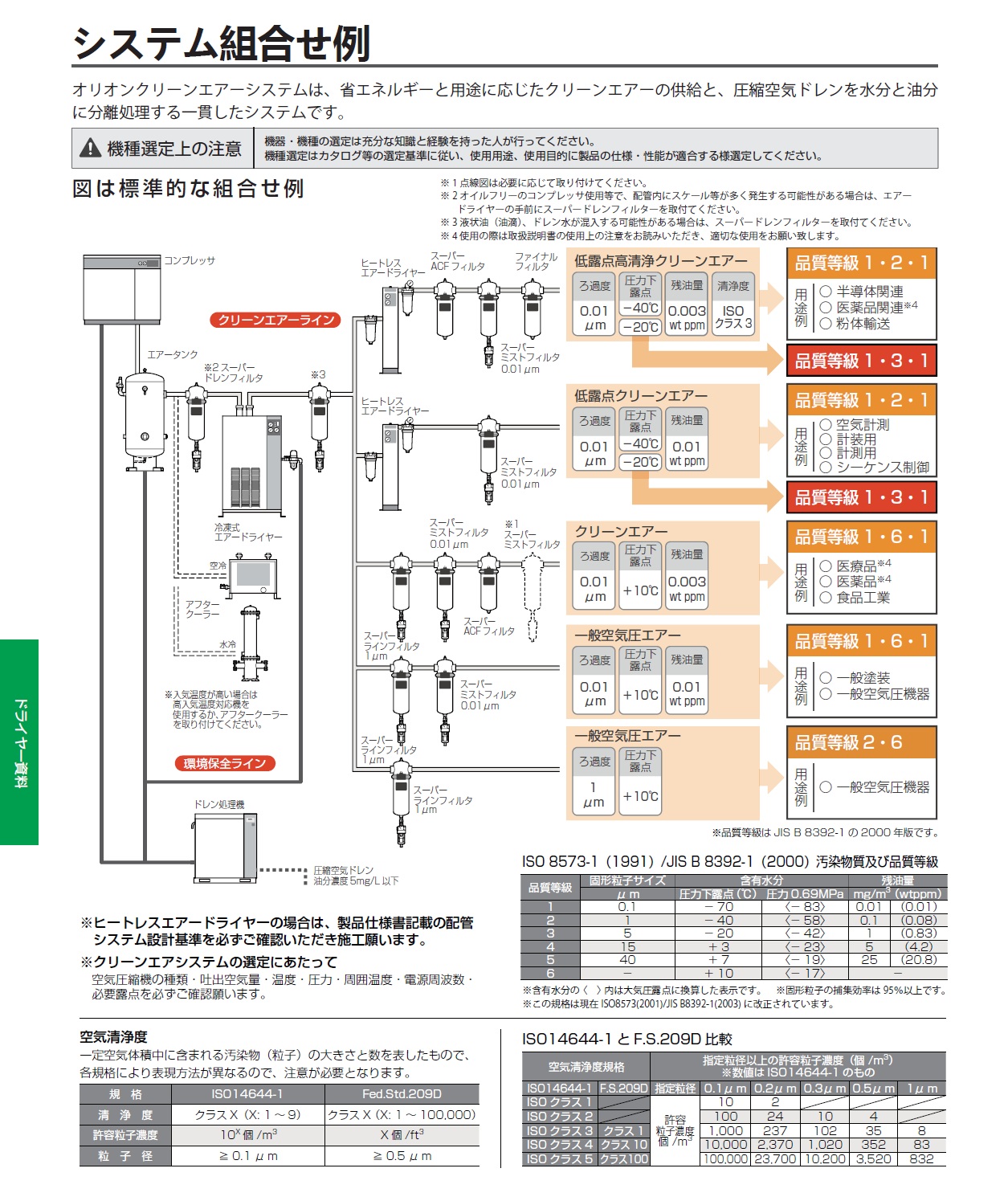

- ????組合せ例
- ?????????????
- 取説????????
-
型 式 CRX2900A-W CRX4100A-WE CRX5300A-WE CRX7400A-WE 処理空気條件 処理空気量 ? /min 29 41 53 74 入口空気圧力 MPa 0.69 入口空気溫度 ℃ 45 出口圧力下露點 ℃ 10 冷卻水溫度 ℃ 32 冷卻水量 ? /h 4.8 5.2 5.4 9.0 周囲溫度 ℃ ? 使用範囲 入口空気溫度 ℃ 10～ 60 周囲溫度 ℃ 2～ 45 使用空気圧力 MPa 0.29 ～ 0.98 冷卻水溫度（水冷） ℃ 2～ 34 冷卻水圧力（ゲージ） MPa 0.3 ～ 0.7 外形寸法（高さ×奧行×幅） mm 1500 × 1000 × 802 1500 × 1000 × 802 1500 × 1199 × 850 1620 × 1654 × 877 質 量 kg 278 350 395 495 オートドレン トラップ 型 式 AD5（ディスク式） 排出口口徑 Rc? 空気配管口徑（フランジ） 2?B（65A） 3B（80A） 4B（100A） Dual-Drive 容量制御機能 — ○ 容量制御時省エネ率 — 46% 冷 媒 R407C R410A 電気特性 入力電源 V 3 相 380V ± 10％ 消費電力 kW 4.2 6.8 9.5 12.5 電流値 A 8.0 12.5 17.5 21.0 適用プレフィルター（CRX 前段に設置?別売） DSF2900A-SUS DSF4100A-SUS DSF5300A-SUS DSF6100A-SUS, DSF8000A-SUS
※処理空気量の表示値は「大気圧：32℃?75％ RH」に換算した値です。型 式 CRX2300A CRX3100A-E CRX3500A-E CRX4500A-E 処理空気條件 処理空気量 ? /min 23 31 35 45 入口空気圧力 MPa 0.69 入口空気溫度 ℃ 50 出口圧力下露點 ℃ 10 冷卻水溫度 ℃ ? 冷卻水量 ? /h ? 周囲溫度 ℃ 35 使用範囲 入口空気溫度 ℃ 10～ 60 周囲溫度 ℃ 2～ 45 使用空気圧力 MPa 0.29 ～ 0.98 冷卻水溫度（水冷） ℃ ? 冷卻水圧力（ゲージ） MPa ? 外形寸法（高さ×奧行×幅） mm 1500 × 1500 × 802 1500 × 1996 × 850 質 量 kg 323 385 380 465 オートドレン トラップ 型 式 AD5（ディスク式） 排出口口徑 Rc? 空気配管口徑（フランジ） 2?B（65A） 3B（80A） 3B（80A） 4B(100A) Dual-Drive 容量制御機能 — ○ ○ ○ 容量制御時省エネ率 — 46% 冷 媒 R407C 電気特性 入力電源 V 3 相 380V ± 10％ 消費電力 kW 5.6 10.0 10.0 17.0 電流値 A 10.5 18.0 18.0 22.0 適用プレフィルター（CRX 前段に設置?別売） DSF2900A-SUS DSF3500A-SUS DSF5300A-SUS ※仕様詳細については仕様書にてご確認ください。
※ CRX の前段には必ずスーパードレンフィルター（DSF）をセットで設置してください。
-
-
-
-
